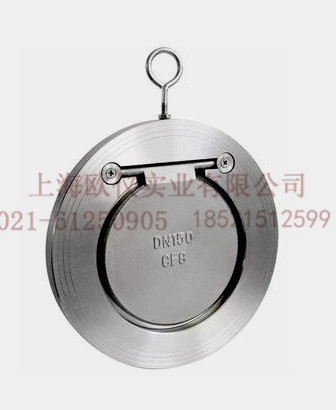

產品名稱:派沃爾 歐儀----H74單瓣對夾止回閥
H74H對夾旋啟式止回閥采用對夾連接單瓣旋啟式結構,是一種超薄型止回閥,整個外形呈現一個圓片狀體,也叫對夾圓片止回閥它具有結構簡單,外形美觀、重量輕、安裝方便等優(yōu)點。對夾圓片止回閥在于低壓給水系統(tǒng)、冶金、氣體管路等工業(yè)部門對有安裝空間限制的場所最為適用。

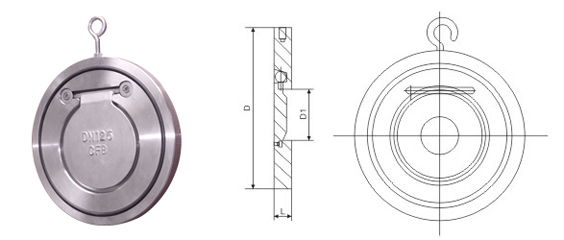

【H74H對夾旋啟式止回閥結構圖】
【H74H對夾旋啟式止回閥結構】
H74H-10 | H74H-16 | H74H-25 | |||||||
通徑 | L | D | 重量(kg) | L | D | 重量(kg) | L | D | 重量(kg) |
50 | 19 | 108 | 0.9 | 19 | 108 | 0.9 | 19 | 108 | 0.9 |
65 | 19 | 128 | 1.3 | 19 | 128 | 1.3 | 19 | 128 | 1.3 |
80 | 19 | 142 | 1.6 | 19 | 142 | 1.6 | 19 | 142 | 1.6 |
100 | 19 | 162 | 2.1 | 19 | 162 | 2.1 | 19 | 168 | 2.4 |
125 | 19 | 192 | 3.1 | 19 | 192 | 3.1 | 19 | 194 | 3.4 |
150 | 19 | 218 | 4.9 | 19 | 218 | 4.9 | 22 | 224 | 5. |
200 | 29 | 273 | 11 | 29 | 273 | 11 | 29 | 284 | 12 |
250 | 29 | 328 | 15 | 29 | 329 | 15 | 38 | 341 | 21 |
300 | 38 | 378 | 25 | 38 | 384 | 28 | 51 | 401 | 38 |
350 | 44 | 438 | 37 | 44 | 444 | 40 | 51 | 458 | 53 |
400 | 51 | 489 | 55 | 51 | 496 | 60 | 51 | 515 | 68 |
450 | 60 | 539 | 68 | 60 | 556 | 78 | 76 | 565 | 103 |
500 | 64 | 594 | 103 | 64 | 618 | 128 | 83 | 622 | 150 |
600 | 70 | 696 | 155 | 70 | 732 | 180 | 83 | 732 | 205 |
【H74H對夾旋啟式止回閥結構圖】
【H74H對夾旋啟式止回閥結構】
H74H-10 | H74H-16 | H74H-25 | |||||||
通徑 | L | D | 重量(kg) | L | D | 重量(kg) | L | D | 重量(kg) |
50 | 19 | 108 | 0.9 | 19 | 108 | 0.9 | 19 | 108 | 0.9 |
65 | 19 | 128 | 1.3 | 19 | 128 | 1.3 | 19 | 128 | 1.3 |
80 | 19 | 142 | 1.6 | 19 | 142 | 1.6 | 19 | 142 | 1.6 |
100 | 19 | 162 | 2.1 | 19 | 162 | 2.1 | 19 | 168 | 2.4 |
125 | 19 | 192 | 3.1 | 19 | 192 | 3.1 | 19 | 194 | 3.4 |
150 | 19 | 218 | 4.9 | 19 | 218 | 4.9 | 22 | 224 | 5. |
200 | 29 | 273 | 11 | 29 | 273 | 11 | 29 | 284 | 12 |
250 | 29 | 328 | 15 | 29 | 329 | 15 | 38 | 341 | 21 |
300 | 38 | 378 | 25 | 38 | 384 | 28 | 51 | 401 | 38 |
350 | 44 | 438 | 37 | 44 | 444 | 40 | 51 | 458 | 53 |
400 | 51 | 489 | 55 | 51 | 496 | 60 | 51 | 515 | 68 |
450 | 60 | 539 | 68 | 60 | 556 | 78 | 76 | 565 | 103 |
500 | 64 | 594 | 103 | 64 | 618 | 128 | 83 | 622 | 150 |
600 | 70 | 696 | 155 | 70 | 732 | 180 | 83 | 732 | 205 |
