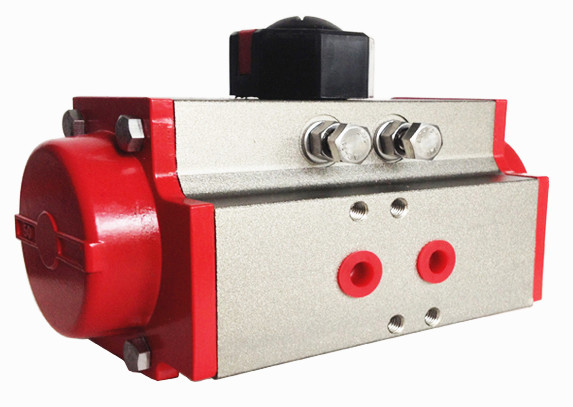

產品名稱：派沃爾氣動執行器

派沃爾氣動執行機構源自國外先進技術，質量可靠。

主要性能

    緊湊的雙活塞齒輪齒條機構，靈活輕巧的雙活塞連桿機構，角行程輸出。
缸體材料為壓鑄鋁合金（鋁合金采用硬質陽極氧化耐磨、防腐蝕、壽命長）。
氣源：過濾、干燥或加油潤滑的潔凈空氣，最小壓0.1Mpa，最大壓力1Mpa。
內表面的特殊處理保證最小摩擦及長久壽命。
采用低摩擦材料制成的滑動裝置，避免了金屬與金屬的直接接觸。
底面固定孔便于執行器與閥連接并使其對正，符合ISO5211/DIN3337標準。
底部裝配孔為四方形，便于與閥桿連接并可旋轉45°角安裝。
供氣孔符合NAMUR標準或符合NAMUR標準的轉接板。
軸的頂部和頂部的孔符合NAMUR標準。
根據需要可安裝位置指示器。
環境溫度：標準型（使用丁腈橡膠O型圈）-20℃～+80℃低溫型（使用硅橡膠O型圈）-40℃～+80℃；高溫型（使用氟橡膠O型圈）-20℃～+150℃
行程調整；在0°、90°位置有±4°的可調范圍。
外部保護：抗腐蝕性達到可在鹽霧狀態下工作500小時。符合ASTMB117-73標準。
所有出廠的執行器都進行了嚴格的測試，保證產品100%合格。
主要零件材料

1. 缸體：壓鑄鋁合金ASTM6063，陽極氧化處理UNI4522，端蓋：壓鑄鋁合金UNI5076，外涂高強度防腐熱塑料性聚脂涂層?；钊簤鸿T鋁合金UNI5076.齒輪軸：鋼AISI SAE11L37（鍍鋅合金鋼），，非電鍍鎳板ASTMB656。導向套：低磨擦材料醇縮醛樹酯。彈簧：預載荷彈簧座，外層涂有粉末環氧樹酯的彈簧鋼。密封：橡膠BUNAN（根據需要可用VITON或EPDM）。螺絲：304不銹鋼。





氣動執行機構

主要性能
    緊湊的雙活塞齒輪齒條機構，靈活輕巧的雙活塞連桿機構，角行程輸出。
缸體材料為壓鑄鋁合金（鋁合金采用硬質陽極氧化耐磨、防腐蝕、壽命長）。
氣源：過濾、干燥或加油潤滑的潔凈空氣，最小壓0.1Mpa，最大壓力1Mpa。
內表面的特殊處理保證最小摩擦及長久壽命。
采用低摩擦材料制成的滑動裝置，避免了金屬與金屬的直接接觸。
底面固定孔便于執行器與閥連接并使其對正，符合ISO5211/DIN3337標準。
底部裝配孔為四方形，便于與閥桿連接并可旋轉45°角安裝。
供氣孔符合NAMUR標準或符合NAMUR標準的轉接板。
軸的頂部和頂部的孔符合NAMUR標準。
根據需要可安裝位置指示器。
環境溫度：標準型（使用丁腈橡膠O型圈）-20℃～+80℃低溫型（使用硅橡膠O型圈）-40℃～+80℃；高溫型（使用氟橡膠O型圈）-20℃～+150℃
行程調整；在0°、90°位置有±4°的可調范圍。
外部保護：抗腐蝕性達到可在鹽霧狀態下工作500小時。符合ASTMB117-73標準。
所有出廠的執行器都進行了嚴格的測試，保證產品100%合格。
主要零件材料

1. 缸體：壓鑄鋁合金ASTM6063，陽極氧化處理UNI4522，端蓋：壓鑄鋁合金UNI5076，外涂高強度防腐熱塑料性聚脂涂層?；钊簤鸿T鋁合金UNI5076.齒輪軸：鋼AISI SAE11L37（鍍鋅合金鋼），，非電鍍鎳板ASTMB656。導向套：低磨擦材料醇縮醛樹酯。彈簧：預載荷彈簧座，外層涂有粉末環氧樹酯的彈簧鋼。密封：橡膠BUNAN（根據需要可用VITON或EPDM）。螺絲：304不銹鋼。

   執行器的重量\容量\開閉時間

   雙作用式	容量L	重量Kg	單作用式	容量L	重量Kg	開閉時間
   GTD40	0.12	0.7	GTE40	0.06		≤0.5
   GTD52	0.23	1.5	GTE52	0.12		≤0.5
   GTD65	0.46	2.0	GTE65	0.22	3.6	≤0.5
   GTD80	0.80	3.0	GTE80	0.38	5.5	≤1.0
   GTD90	1.10	4.5	GTE90	0.50	8.0	≤1.0
   GTD100	1.60	6.0	GTE100	0.79	10.5	≤1.0
   GTD115	2.33	8.0	GTE115	1.14	13.6	≤2.0
   GTD125	3.03	9.5	GTE125	1.46	16.2	≤2.0
   GTD145	5.40	14.0	GTE145	2.34	23.1	≤2.5
   GTD160	6.10	18.0	GTE160	3.00	30.0	≤4.0
   GTD190	11.0	26.0	GTE190	4.80	41.6	≤5.0
   GTD210	15.4	33.0	GTE210	7.10	52.8	≤7.0
   GTD255	31.1	72.0	GTE255	14.1	112.0	≤10.0
   GTD300	45.9	102.0	GTE300	21.3	153.0	≤10.0
   GTD350	68.5	153.0	GTE350	32.7	222.0	≤10.0

   GTD雙作用式輸出扭矩表   單位Unit:N*M

   型號	氣源壓力（MPa）
   	0.2	0.3	0.4	0.5	0.6	0.7	0.8
   GTD40	3.7	5.6	7.4	9.3	11.2	13.0	14.9
   GTD52	7.9	11.8	15.7	19.6	23.6	27.5	31.4
   GTD65	14.7	22.1	29.5	36.8	44.2	51.5	58.9
   GTD80	26.0	39.0	52.0	65.1	78.1	91.1	104
   GTD90	37.6	56.5	75.3	94.1	112	131	150
   GTD100	58.0	87.0	116	145	174	203	232
   GTD115	84.5	126	169	211	253	295	338
   GTD125	108	163	217	272	326	381	435
   GTD145	159	239	318	398	478	557	637
   GTD160	223	334	446	557	669	780	892
   GTD190	367	550	734	917	1101	1284	1467
   GTD210	538	807	1075	1344	1613	1882	2151
   GTD255	1057	1586	2115	2644	3172	3701	4230
   GTD300	1656	2470	3293	4117	4940	5764	6587
   GTD350	2490	3735	4981	6226	7471	8717	9962
